Informazioni tecniche

Applicazioni delle pompe carburante Astemo

• Sostituzione di pompe meccaniche in tutti i veicoli (eccetto pompe iniezione, installate vicino al motore)
• Sostituzione di pompe elettriche in tutti i veicoli (eccetto pompe iniezione, installate vicino al serbatoio del carburante)
• In sistemi supplementari di riscaldamento e raffreddamento

In determinate condizioni ambientali

• Quando si utilizzano carburanti con aggiunta di alcol
• In zone calde dove il carburante evapora facilmente
• In aree situate a oltre 1.000 metri

Per applicazioni industriali, ogni volta che è necessario il pompaggio liquidi

• Carburanti per motori a benzina
• Miscele di carburante: metanolo, etanolo
• Gasolio
• Il biodiesel non è consentito

Vantaggi delle pompe carburante Astemo

• La pompa eroga solo il carburante necessario e si arresta quando non vi è richiesta di carburante (risparmio energetico)
• La pompa è autoadescante e non deve necessariamente essere installata al di sotto del serbatoio
• Lunga durata
• Bassa rumorosità di funzionamento
• Peso ridotto
• La pompa è resistente alla corrosione
• La pompa è resistente al metanolo e all'etanolo

Istruzioni di montaggio:

Verificare di avere la pompa corretta

Pompa di aspirazione - per montaggio nel vano motore, non nell'area soggetta al calore del motore

Pompa di pressione - per montaggio vicino al serbatoio

• Posizione di montaggio opzionale
• Quando si installa la pompa carburante elettrica su veicoli con motore a carburatore, è necessario utilizzare un interruttore di sicurezza.
  Se, in caso di incidente, il motore del veicolo si arresta mentre l'accensione rimane inserita, l'interruttore di sicurezza interrompe l'alimentazione della pompa carburante elettrica.

Esempi di utilizzo

Il particolare vantaggio delle pompe carburante Astemo deriva dal fatto che possono sostituire pompe carburante meccaniche ed elettriche (eccetto pompe per iniezione).
Impiego delle pompe in condizioni difficili o per prestazioni più elevate, ad es. in autocarri, macchine agricole, per l'alimentazione di sistemi di raffreddamento, riscaldatori supplementari, imbarcazioni, gruppi elettrogeni, ecc.

Per la scelta della pompa corretta si deve seguire il seguente principio:

Tensione	Applicazione	Tipo di pompa	Codice Astemo / Huco
14 V	Sostituzione di una pompa meccanica / elettrica - installazione nel vano motore	Pompa di aspirazione	2503010 / 133010
28 V		Pompa di aspirazione	2503040 / 133040
14 V	Sostituzione di una pompa elettrica - installazione vicino al serbatoio	Pompa di pressione	2503000 / 133000
			2503008 / 133008
28 V		Pompa di pressione	2503030 / 133030

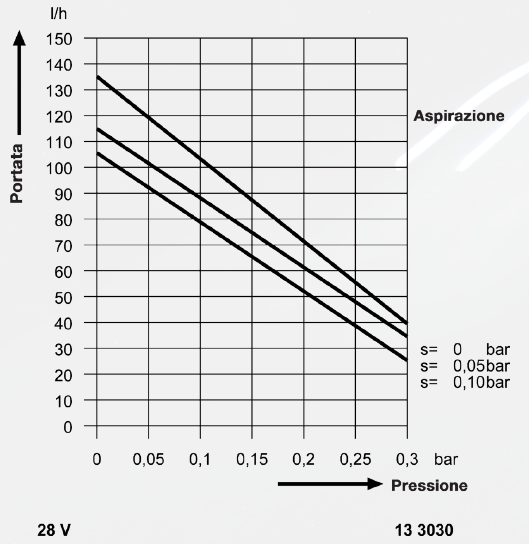

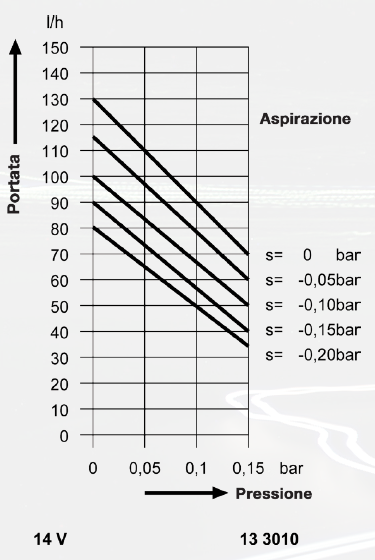

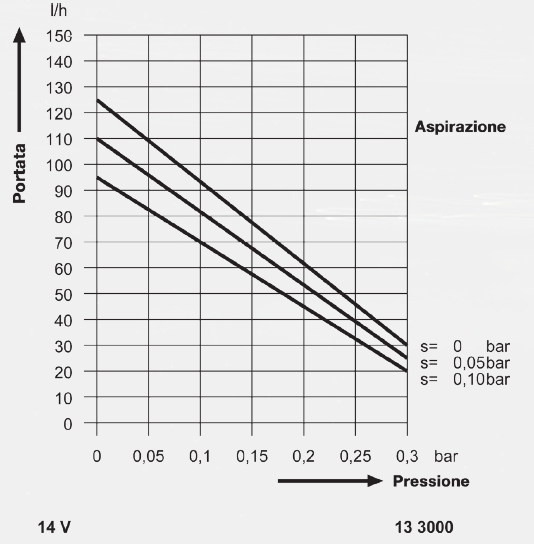

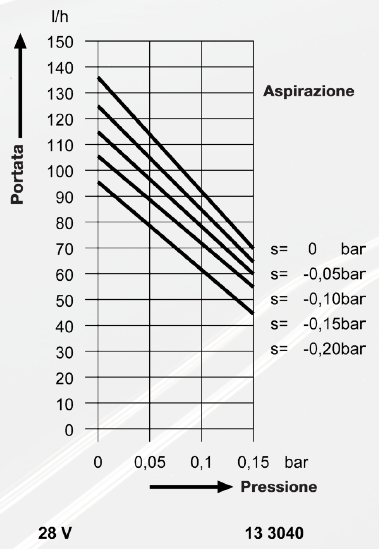

Curva di erogazione per:

Esempio di determinazione della portata

Condizioni di montaggio:

La pompa è installata a circa 0,7 m sopra il serbatoio e a circa 1,3 m sotto il carburatore.
Prevalenza in aspirazione:
= 0,7 m di carburante = -0,05 bar

Prevalenza in mandata:
= 1,3 m di carburante = 0,10 bar

Pompa utilizzata:

Pompa di pressione 2503000/133000
Seguire la curva ASPIRAZIONE -0,05 bar fino a una prevalenza di 0,10 bar; all'intersezione si può leggere a sinistra la portata della pompa, che è di 80 litri/ora.

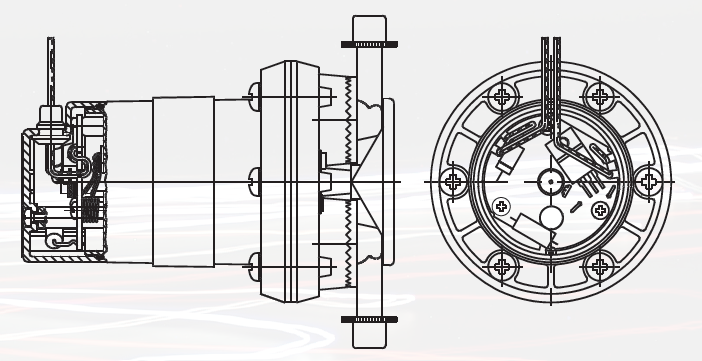

La pompa carburante Astemo è una pompa a membrana.

Funzionamento

Non appena l'interruttore di accensione viene portato in posizione "ON", la pompa carburante viene alimentata con tensione e il solenoide integrato si sposta verso l'alto. In questo modo il carburante viene aspirato attraverso la valvola di aspirazione nell'alloggiamento della valvola. Quando lo stantuffo si muove verso l'alto, attiva un contatto sensore e la corrente che scorre attraverso la bobina del solenoide viene interrotta. Una molla montata sotto la membrana riporta quindi la membrana nella posizione iniziale e il carburante viene spinto attraverso la valvola di mandata. Raggiunta la posizione iniziale, lo stantuffo attiva nuovamente il contatto sensore e l'intero processo ricomincia.

Manutenzione e usura

La pompa carburante Astemo non richiede manutenzione ed è praticamente esente da usura.

DATI TECNICI		HÜCO-NO.

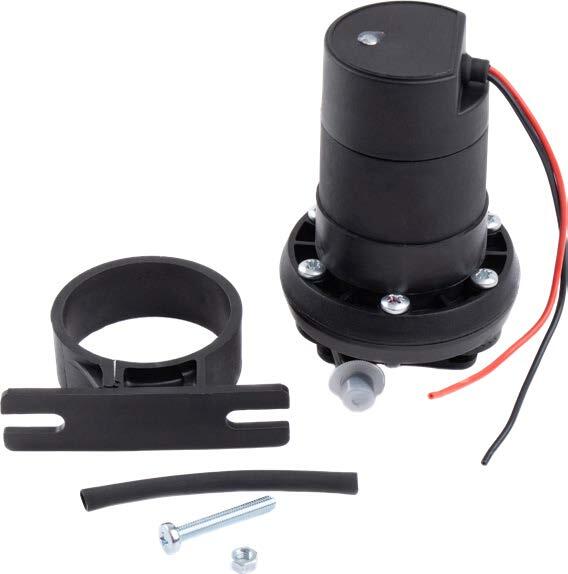

	Pompa di pressione 14 V Installazione vicino al serbatoio Portata carburante (l/h): 125 Prevalenza (bar): 0,30 Prevalenza in aspirazione (bar): -0,10 Raccordi carburante: 2 raccordi portagomma Ø 8 mm, orientabili di circa 220° Fissaggio: con staffa Dimensioni: 73 x 128 mm Peso: 820 g	250 3000 / 13 3000

DATI TECNICI		HÜCO-NO.
	Pompa di pressione 14 V come 2503000/133000 ma versione rinforzata: Collegamento tra membrana e azionamento realizzato in acciaio inox. Idonea per: acqua, liquidi leggeri e idrosolubili, sostanze aromatiche, ecc.	250 3008 / 13 3008

DATI TECNICI		HÜCO-NO.
	Pompa di aspirazione 14 V Installazione vicino al motore Portata carburante (l/h): 130 Prevalenza (bar): 0,15 Prevalenza in aspirazione (bar): -0,20 Raccordi carburante: 2 raccordi portagomma Ø 8 mm, orientabili di circa 220° Fissaggio: con staffa Dimensioni: 73 x 128 mm Peso: 820 g	2500 3010 / 13 3010

DATI TECNICI		HÜCO-NO.
	Pompa di pressione 28 V Installazione vicino al serbatoio Portata carburante (l/h): 125 Prevalenza (bar): 0,30 Prevalenza in aspirazione (bar): -0,10 Raccordi carburante: 2 raccordi portagomma Ø 8 mm, orientabili di circa 220° Fissaggio: con staffa Dimensioni: 73 x 128 mm Peso: 800 g	250 3030 / 13 3030

DATI TECNICI		HÜCO-NO.
	Pompa di aspirazione 28 V Idonea per installazione vicino al motore Portata carburante (l/h): 135 Prevalenza (bar): 0,15 Prevalenza in aspirazione (bar): -0,20 Raccordi carburante: 2 raccordi portagomma Ø 8 mm, orientabili di circa 220° Fissaggio: con staffa Dimensioni: 73 x 128 mm Peso: 800 g	250 3040 / 13 3040

DATI TECNICI		HÜCO-NO.

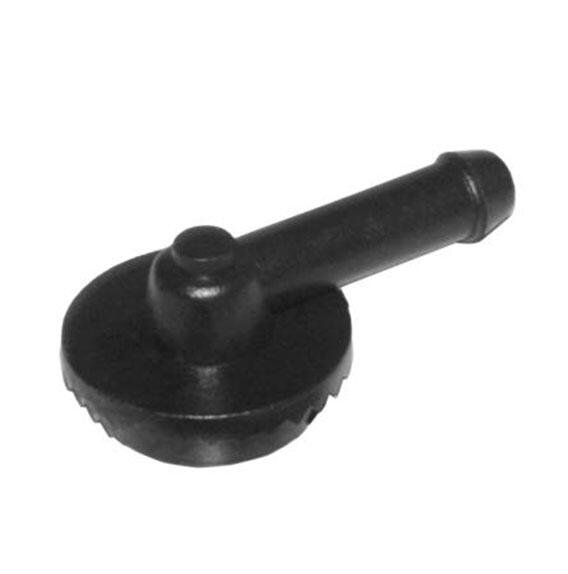

	Raccordo orientabile per tubi come ricambio per 2503000 / 133000, 2503008 / 133008, 2503010 / 133010, 2503030 / 133030, 2503040 / 133040	250 3002 / 13 3002

I nomi e gli elementi OE indicati sono solo di riferimento. Per un elenco completo di tutti i prodotti disponibili, consultare il catalogo TecDoc o contattarci personalmente.
