Technische Informationen

Einsatzgebiete der HÜCO Kraftstoffpumpen

• Ersatz für mechanische Förderpumpen in allen Fahrzeugen (nicht als Einspritzpumpe, Einbau im Motorraum)
• Ersatz für elektrische Förderpumpen in allen Fahrzeugen (nicht als Einspritzpumpe, Einbau in Nähe des Tanks)
• Für Zusatzheizungen und Kühlanlagen

Bei besonderen Umweltbedingungen

• Wenn Kraftstoffe mit Alkoholzusatz verwendet werden
• In warmen Ländern, wenn der Kraftstoff zur Blasenbildung neigt
• In Hochländern über 1000 m

Für industrielle Anwendungen zur Förderung unterschiedlicher flüssiger Stoffe

• Ottomotor-Kraftstoffe
• Mischkraftstoffe: Methanol, Äthanol
• Dieselkraftstoff
• Bio-Diesel ist nicht zugelassen

Vorteile der HÜCO Kraftstoffpumpen

• Die Pumpe fördert nur so viel Kraftstoff wie benötigt wird und schaltet ab, wenn keine Abnahme stattfindet (geringe Energieaufnahme)
• Die Pumpe kann Kraftstoff selbsttätig ansaugen und muss deshalb nicht unterhalb des Tanks angeordnet werden
• Lange Lebensdauer
• Geringe Laufgeräusche
• Geringes Gewicht
• Die Pumpe ist korrosionsbeständig
• Die Pumpe ist beständig gegen Methanol- und Äthanolkraftstoffe

Montagehinweise:

Prüfen Sie, ob Sie die richtige Pumpe haben

Saugpumpe - für die Montage im Motorraum, jedoch nicht im Bereich der Motorwärme

Druckpumpe - für Montage in Tanknähe

• Einbaulage beliebig
• Bei Einsatz der elektrischen Kraftstoffpumpe in Fahrzeugen mit Vergasermotor ist eine Sicherheitsabschaltung zu verwenden.
  Die Sicherheitsabschaltung schaltet die elektrische Kraftstoffförderpumpe ab, wenn bei einem Unfall des Fahrzeuges der Motor bei eingeschalteter Zündung zum Stehen kommt.

Anwendungsbeispiele

Der besondere Vorteil der elektrischen HÜCO Kraftstoffpumpen liegt darin, dass damit mechanische und elektrische Förderpumpen ersetzt werden können (ausgenommen Einspritzpumpen).
Einsatz von Pumpen unter erschwerten Bedingungen oder mit größerem Fördervolumen, z.B. im LKW, in Landmaschinen, zur Versorgung von Kühlanlagen, Zusatzheizungen, in Booten, Stromaggregaten etc.

Bei der Auswahl der richtigen Pumpe sollte folgendes Prinzip angewandt werden:

Spannung	Anwendung	Art der Pumpe	Artikelnummer
14 V	Ersatz einer mechanischen/elektrischen Pumpe - Einbau im Motorraum	Saugpumpe	133010
28 V		Saugpumpe	133040
14 V	Ersatz einer elektrischen Pumpe - Einbau in Tanknähe	Druckpumpe	133000
			133008
28 V		Druckpumpe	133030

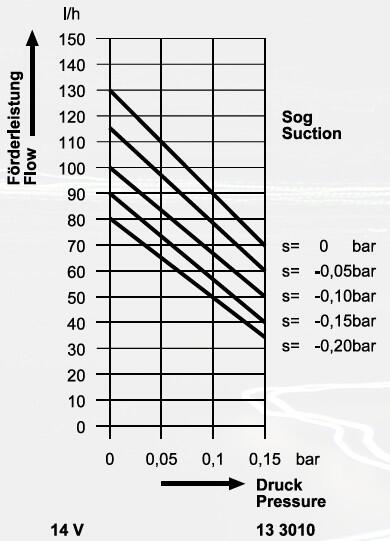

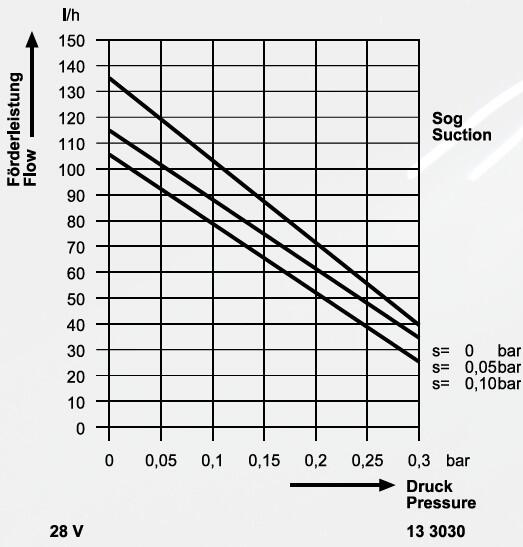

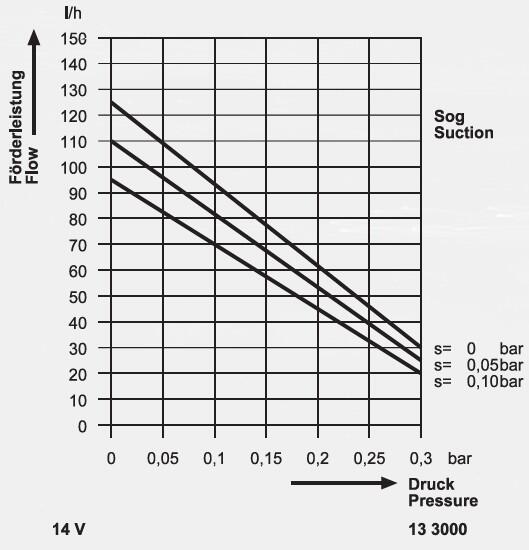

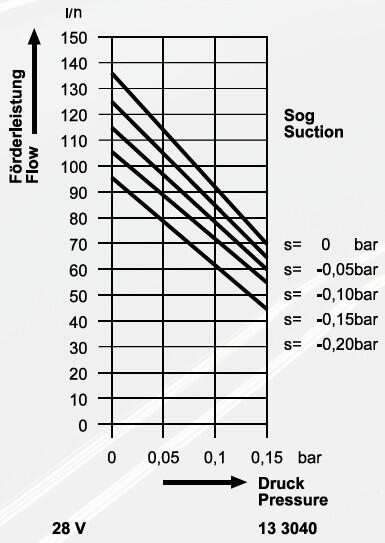

Förderkurve für:

Beispiel für die Ermittlung der Förderleistung

Einbauverhältnisse:

Die Pumpe ist ca. 0,7 m oberhalb des Tanks montiert und muß den Kraftstoff ca. 1,3 m hoch in den Vergaser pumpen.
Saughöhe:
= 0,7 m Benzin = -0,05 bar

Druckhöhe:
= 1,3 m Benzin = 0,10 bar

Verwendete Pumpe:

Druckpumpe 13 3000
Wir verfolgen die Kennlinie SOG-0,05 bar bis auf eine Druckhöhe von 0,10 bar und können am Schnittpunkt links die Literleistung von 80 l pro Stunde ablesen.

Die HÜCO Kraftstoffpumpe ist eine Membranpumpe.

Arbeitsweise

Bei eingeschalteter Zündung bekommt die Kraftstoffpumpe Spannung und der integrierte Elektromagnet zieht die Membrane an. Somit wird Kraftstoff durch das Saugventil in das Ventilgehäuse angesaugt. Während sich der Kolben nach oben bewegt, löst er einen Sensorkontakt aus und der Stromfluss durch die Magnetspule wird unterbrochen. Eine hinter der Membrane sitzende Feder drückt die Membrane zurück in die Startposition. Dadurch wird der Kraftstoff durch das Druckventil herausgedrückt. Beim Erreichen der Ausgangsposition löst der Stößel den Sensorkontakt erneut aus und der gesamte Vorgang beginnt von vorne.

Wartung und Verschleiß

Die HÜCO Kraftstoffpumpe ist wartungs- und nahezu verschleißfrei.

TECHNISCHE DATEN		HÜCO-NO.
	Druckpumpe 14 V geeignet zur Montage in Tanknähe Förderleistung (l/h): 125 Druckhöhe (Bar): 0,30 Saughöhe (Bar): - 0,10 Kraftstoffanschluß: 2 Schlauchanschlüsse Ø 8 mm, schwenkbar ca. 220° Befestigung: mittels Halterung Abmessungen: 73 x 128 mm Gewicht: 820 g	13 3000

TECHNISCHE DATEN		HÜCO-NO.
	Druckpumpe 14 V wie 13 3000 jedoch verstärkte Version: Verbindung zwischen Membrane und Antrieb aus Edelstahl. Geeignet für: Wasser, dünnflüssige und wasserlösliche Flüssigkeiten, Aromastoffe usw.	13 3008

TECHNISCHE DATEN		HÜCO-NO.
	Saugpumpe 14 V geeignet zur Montage im Motorraum Förderleistung (l/h): 130 Druckhöhe (Bar): 0,15 Saughöhe (Bar): -0,20 Kraftstoffanschluß: 2 Schlauchanschlüsse Ø 8 mm, schwenkbar ca. 220° Befestigung: mittels Halterung Abmessungen: 73 x 128 mm Gewicht: 820 g	13 3010

TECHNISCHE DATEN		HÜCO-NO.
	Druckpumpe 28 V geeignet zur Montage in Tanknähe Förderleistung (l/h): 125 Druckhöhe (Bar): 0,30 Saughöhe (Bar): -0,10 Kraftstoffanschluß: 2 Schlauchanschlüsse Ø 8 mm, schwenkbar ca. 220° Befestigung: mittels Halterung Abmessungen: 73 x 128 mm Gewicht: 800 g	13 3030

TECHNISCHE DATEN		HÜCO-NO.
	Saugpumpe 28 V geeignet zur Montage im Motorraum Förderleistung (l/h): 135 Druckhöhe (Bar): 0,15 Saughöhe (Bar): -0,20 Kraftstoffanschluß: 2 Schlauchanschlüsse Ø 8 mm, schwenkbar ca. 220° Befestigung: mittels Halterung Abmessungen: 73 x 128 mm Gewicht: 800 g	13 3040

TECHNISCHE DATEN		HÜCO-NO.
	Schwenkanschluß für Schläuche als Ersatzteil für 13 3000, 13 3008, 13 3010, 13 3030, 13 3040	13 3002
